Plano Serie PAG1510V2 / PAG2015V2 | CNC-Portalfräsmaschine

ab 31.500 € netto zzgl. MwSt. für die abgebildete Sondergröße PAG2010V2 in der gezeigten Ausstattung

Die Plano Serie gibt es in zwei Standardgrößen. Weitere Größen bauen wir auf Anfrage, wie die hier abgebildete PAG2010V2. Jede Maschine wird für Ihren Einsatz konfiguriert, Sie erhalten von uns ein individuelles Angebot. Lieferung und Inbetriebnahme bieten wir je nach Standort separat an.

Jetzt unverbindlich anfragen

Die Plano Serie

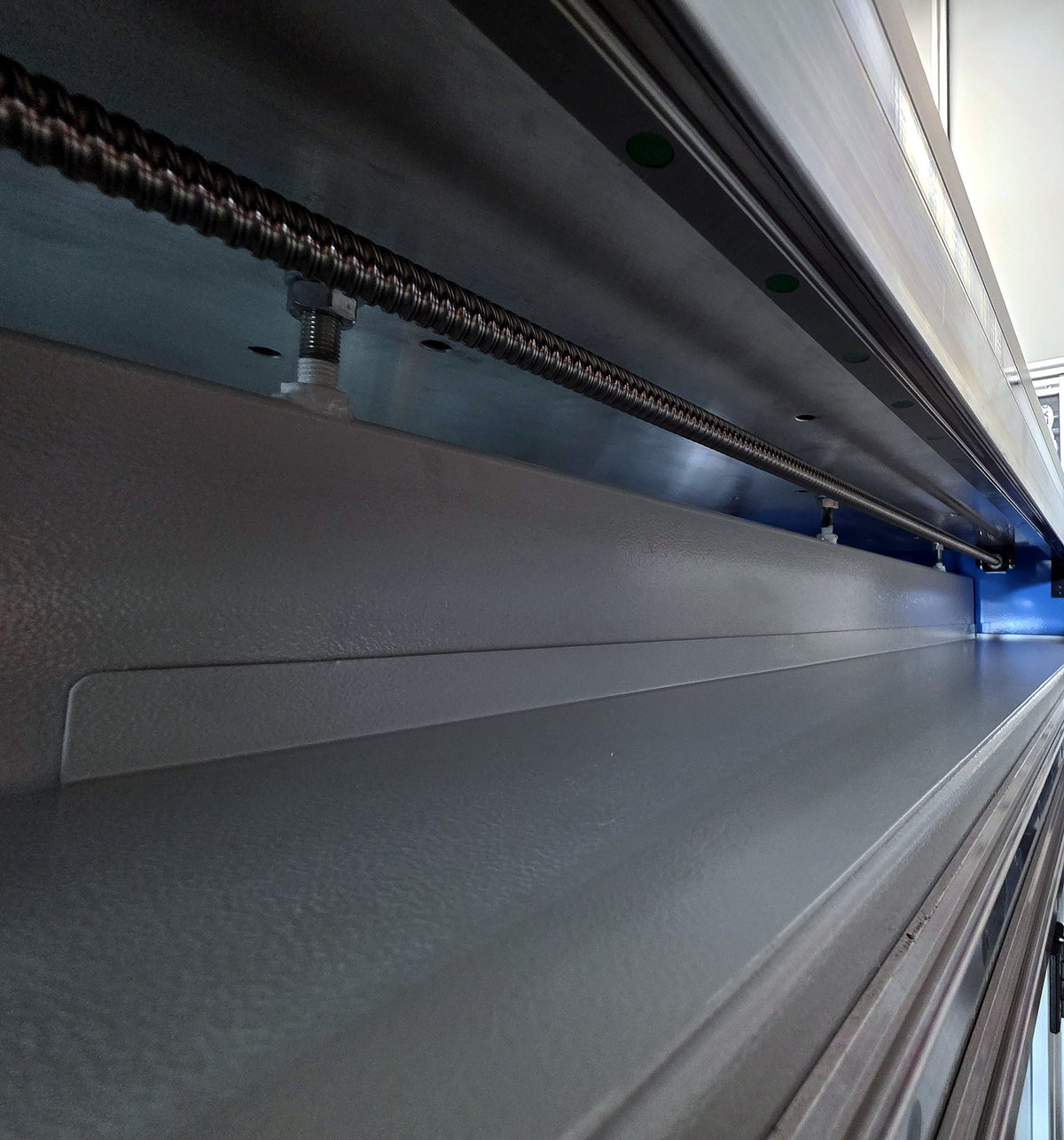

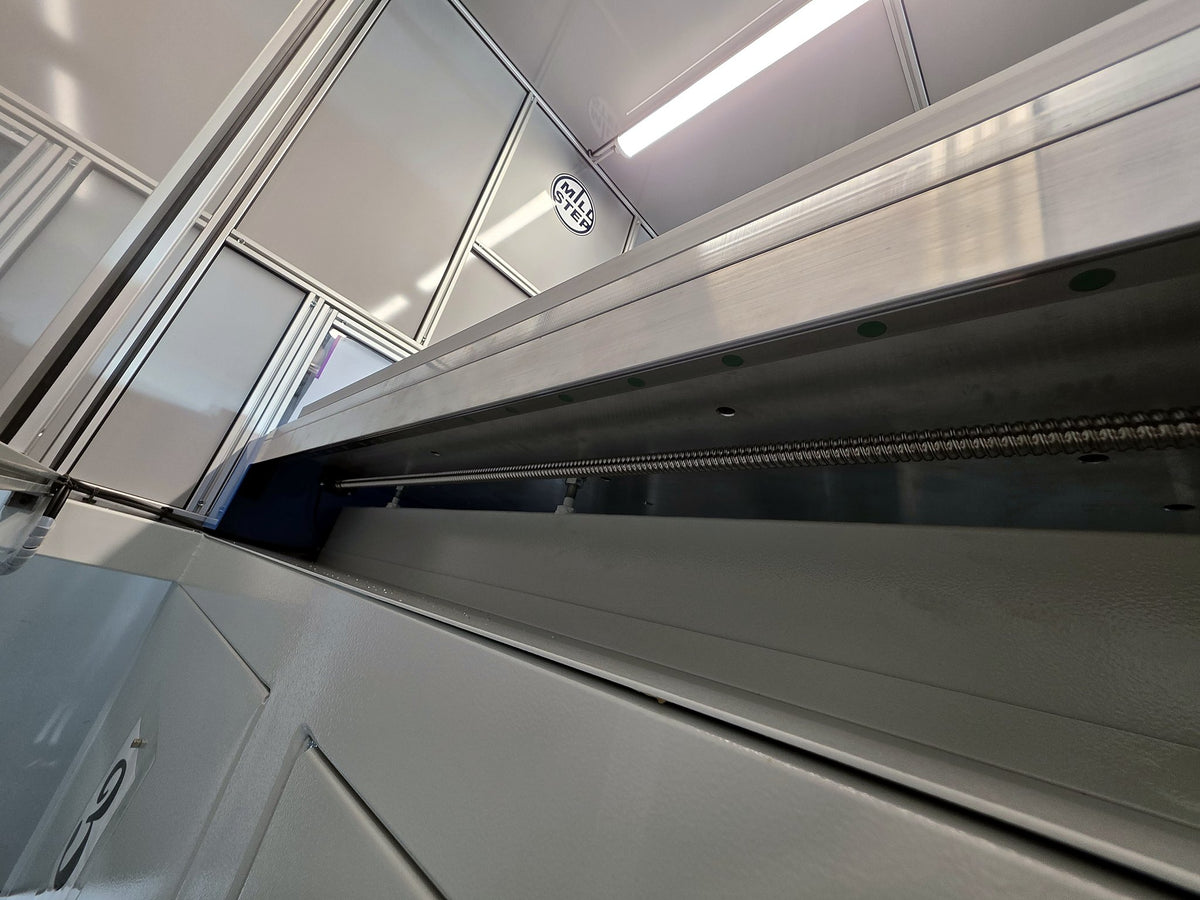

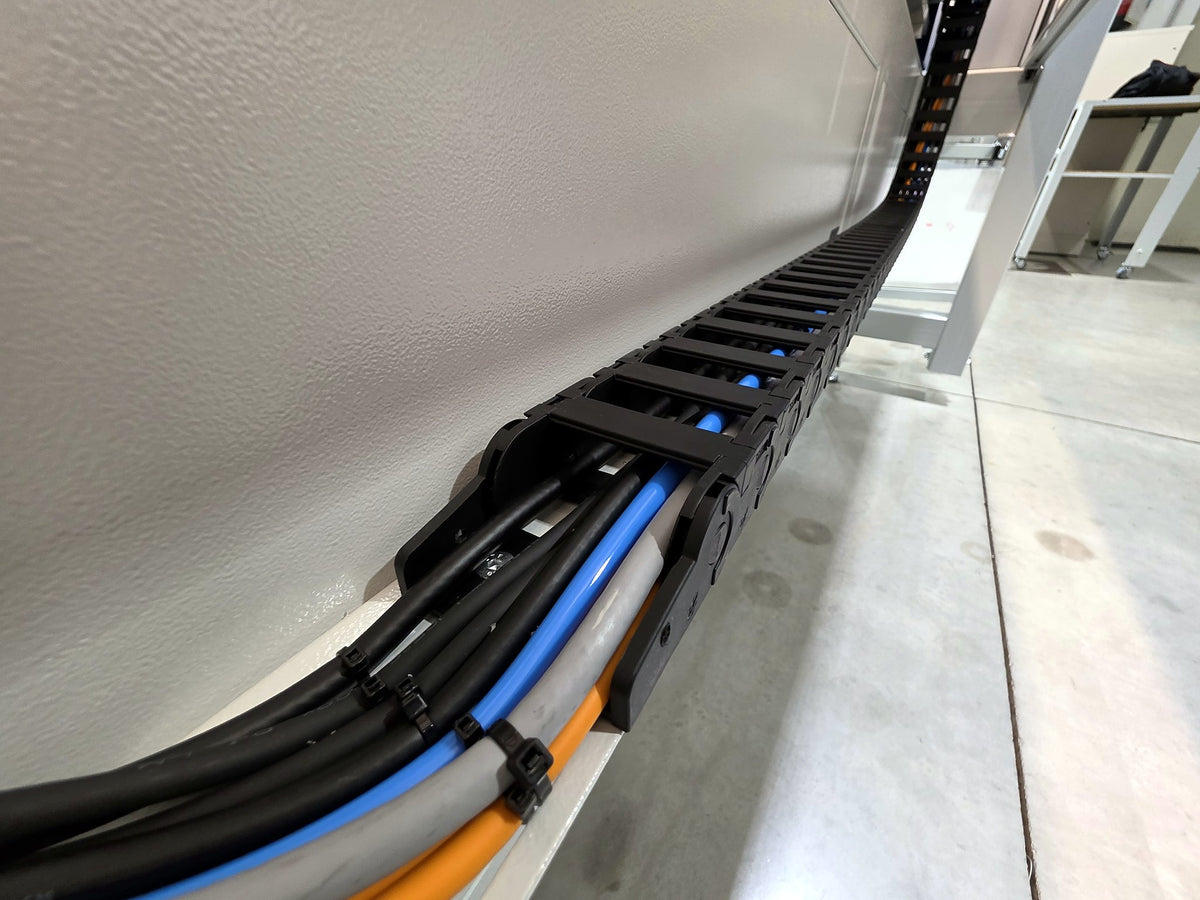

Gantry-Portalfräsmaschine für großformatige Bauteile. Massive Bauweise aus Alu-Präzisionsplatten auf einem geschweißten Stahlrahmen, ohne Alu-Profile. Die X-Achse läuft mit Doppelantrieb: zwei Motoren mit je eigenem Kugelgewindetrieb links und rechts am Portal, elektronisch synchronisiert, mit mitlaufender Spindelaufhängung für die langen X-Spindeln. Für 3D-Bearbeitung von Aluminium und anderen NE-Metallen, Kunststoffen und Holz. Entwickelt und gebaut bei MillStep in Spenge.

Standardgrößen

• PAG1510V2: Verfahrbereich 1500 / 980 / 200 mm, Spannfläche 1500 × 1000 mm
• PAG2015V2: Verfahrbereich 2000 / 1480 / 200 mm, Spannfläche 2000 × 1500 mm
• Sondergrößen bis X 3000 mm und Z 400 mm auf Anfrage

Technische Daten der Serie

• Durchlasshöhe: 240 mm (optional 340 oder 440 mm)
• Doppelantrieb an der X-Achse, Standard
• 4-Achsen-Steuerung, Standard
• Profilschienenführungen mit Kugelumlauf an allen Achsen
• Kugelgewindetriebe an allen Achsen
• Closed-Loop-Schrittmotoren mit Encoder, Vorschub bis 15 m/min
• Wiederholgenauigkeit ca. ± 0,02 mm, jede Maschine wird eingefahren und mit Protokoll ausgeliefert
• Controller smc5d-m4 mit LAN- und USB-Schnittstelle, cncGraF Pro

Die PAG2010V2 im Video

Die abgebildete Maschine: Sondergröße PAG2010V2

Gebaut für die Tinobu GmbH in Moormerland (www.tinobu.de). Basis ist die PAG1510V2, in X auf 2000 mm verlängert.

• Verfahrbereich X / Y / Z: 2000 / 980 / 200 mm
• Spannfläche: 2000 × 1000 mm
• Abmessungen (L × B × H): ca. 2360 × 1240 × 1100 mm, Gewicht ca. 450 kg (Maschine auf Untergestell)

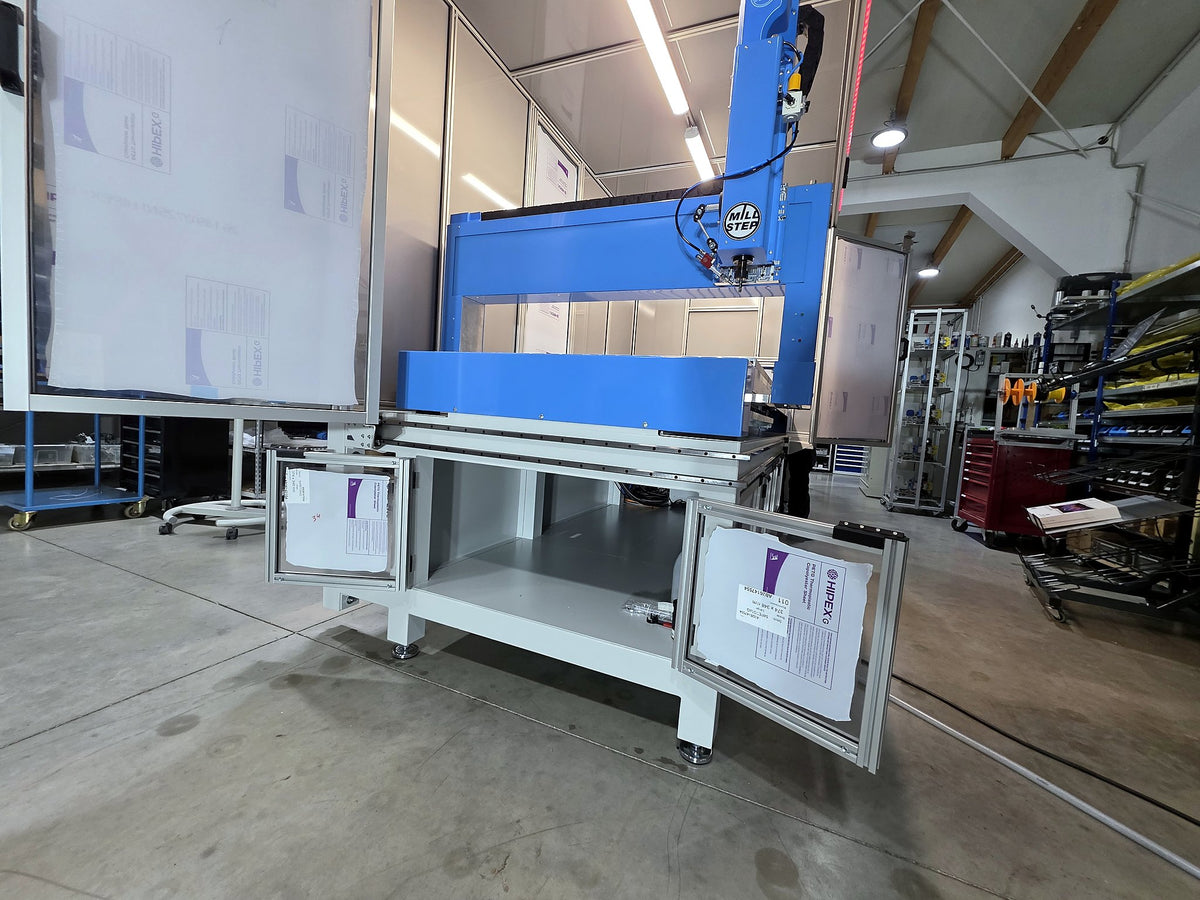

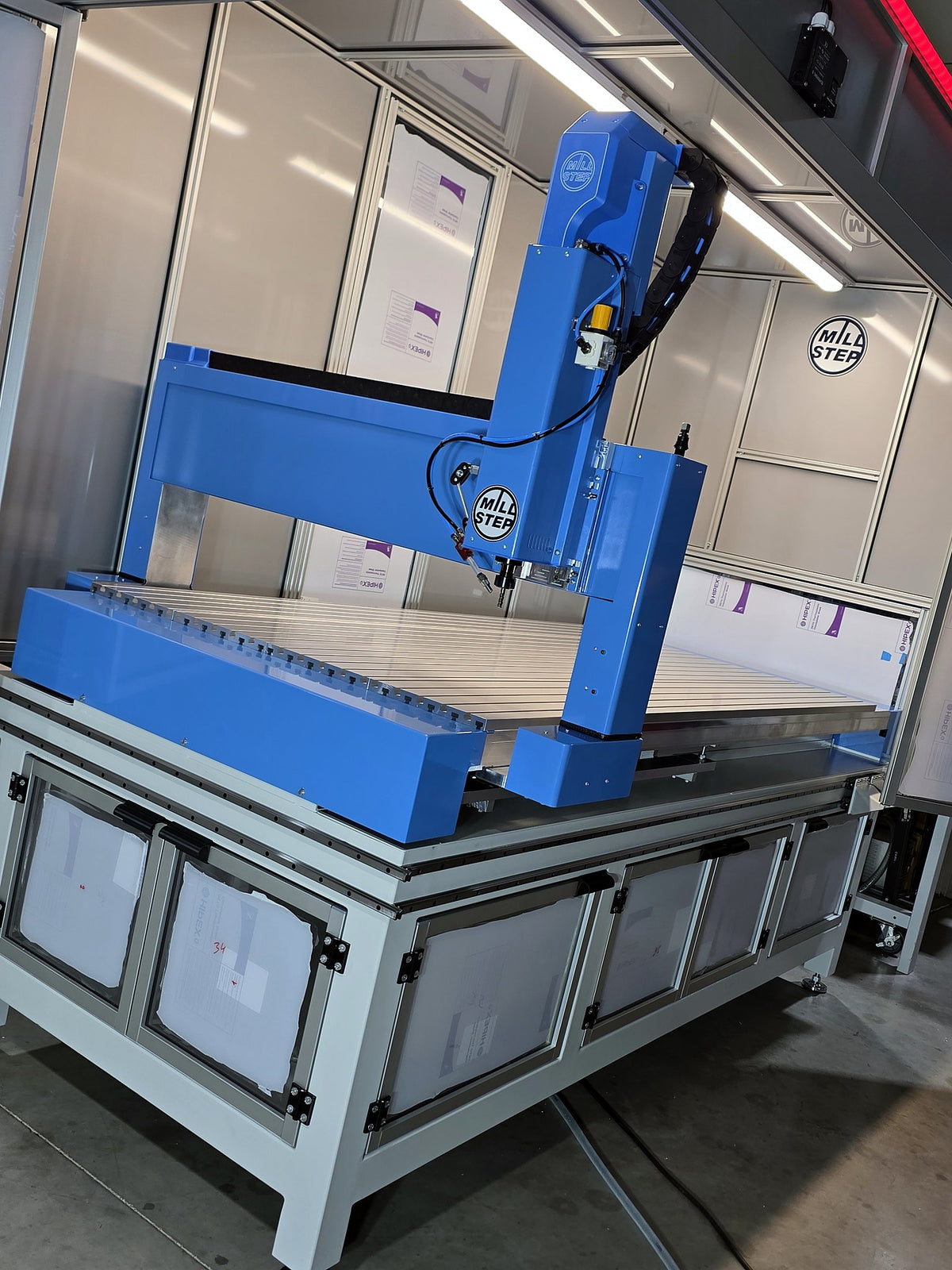

• Untergestell aus geschweißtem Stahlrohrrahmen, rundum mit 12 Flügeltüren aus Aluprofilen mit Aluverbundfüllung geschlossen

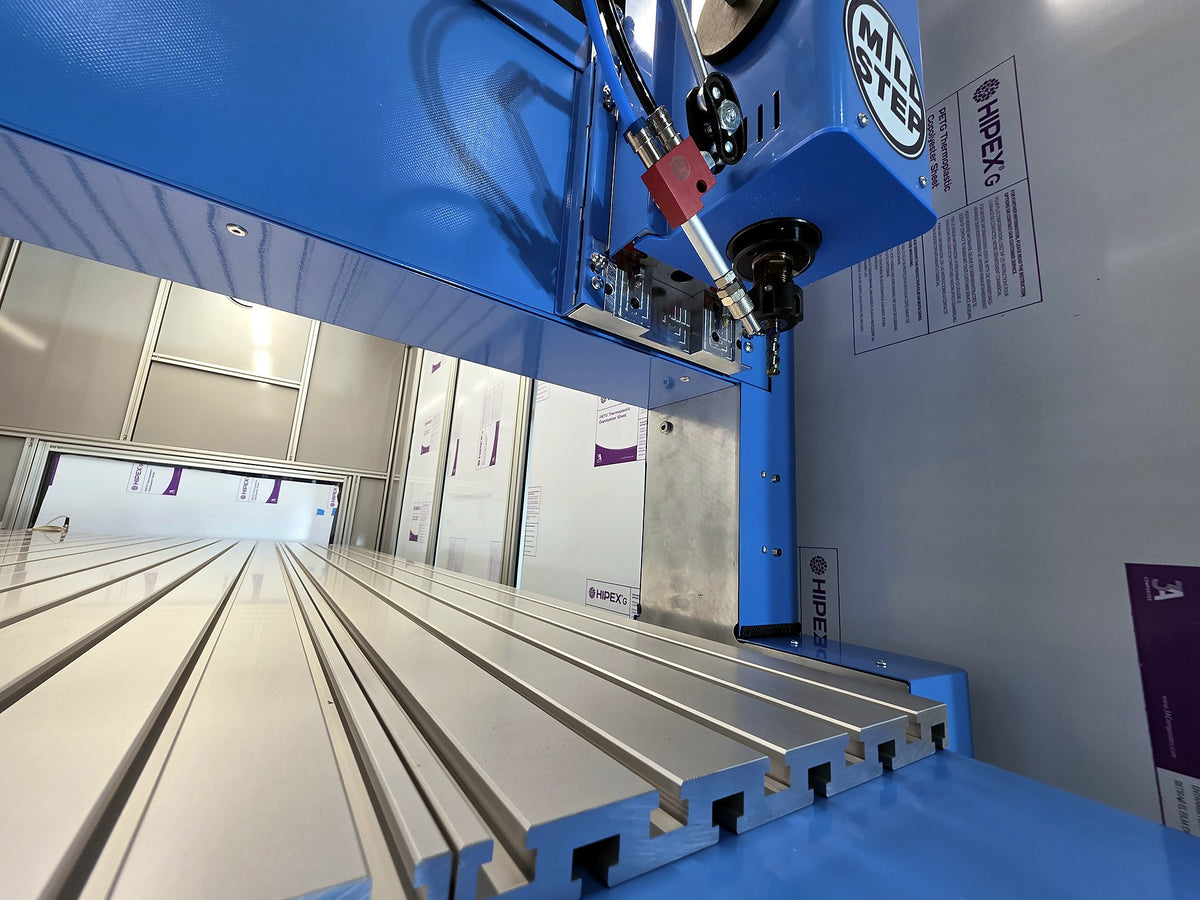

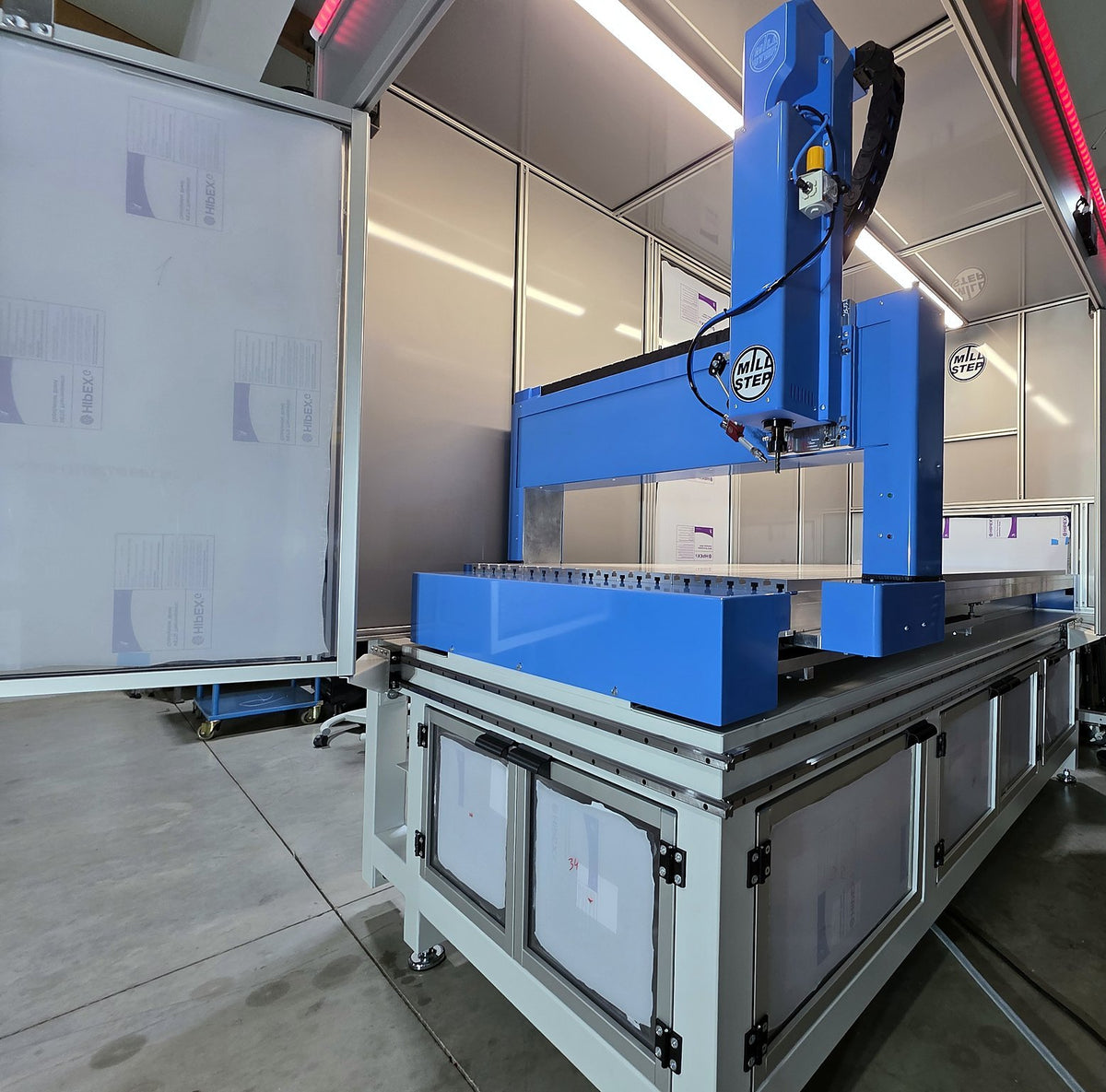

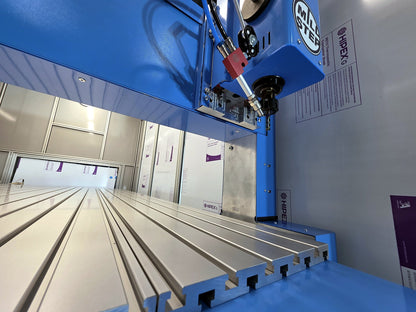

• T-Nutentisch 2050 × 1000 mm, Aluminium natur eloxiert, t = 20 mm, beidseitig plangefräst, nach DIN EN 12020-2, Nut 14,5 × 7 mm für M6 Nutensteine, montiert und ausgerichtet

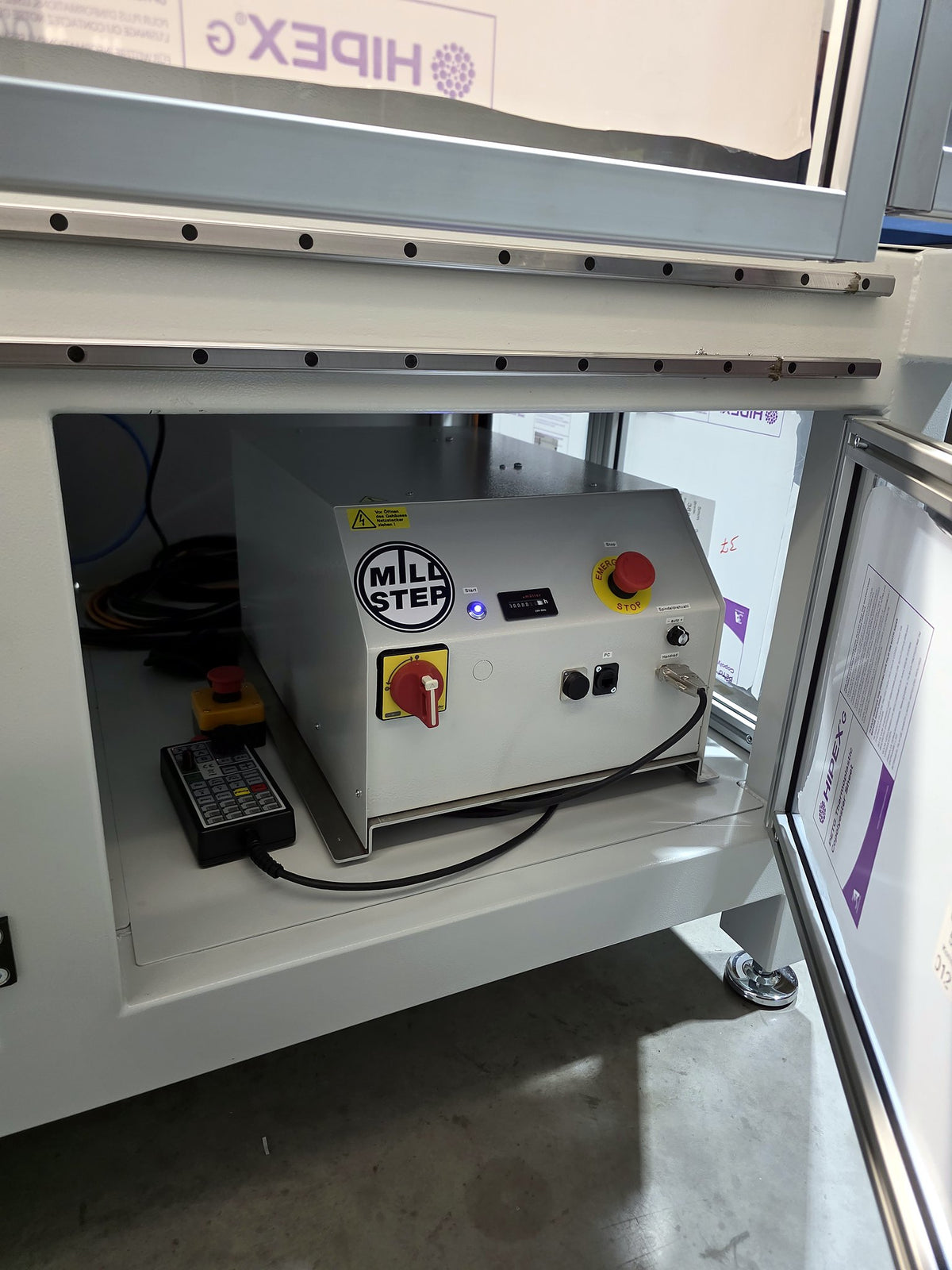

• 4-Achsen-Maschinensteuerung Closed Loop EL4.7CL-LAN: Controller smc5d-m4 LAN, cncGraF Pro 7.1, 4 Endstufen 7,0 A / 48 V DC, 4 Schrittmotoren mit Encoder 2,0 Nm, 2 softwaregesteuerte 230-V-Ausgänge, mobiler NOT-AUS-Taster, automatische Spindeldrehzahlsteuerung
• HF-Spindel 1,1 kW, 24.000 U/min, Keramiklager, ER20, Elektrolüfter 24 V DC, mit Frequenzumrichter 1,1 kW und Netzfilter
• ER20 Spannzangensatz, 12 Stück, Ø 2 bis 13 mm, nach DIN 6499B

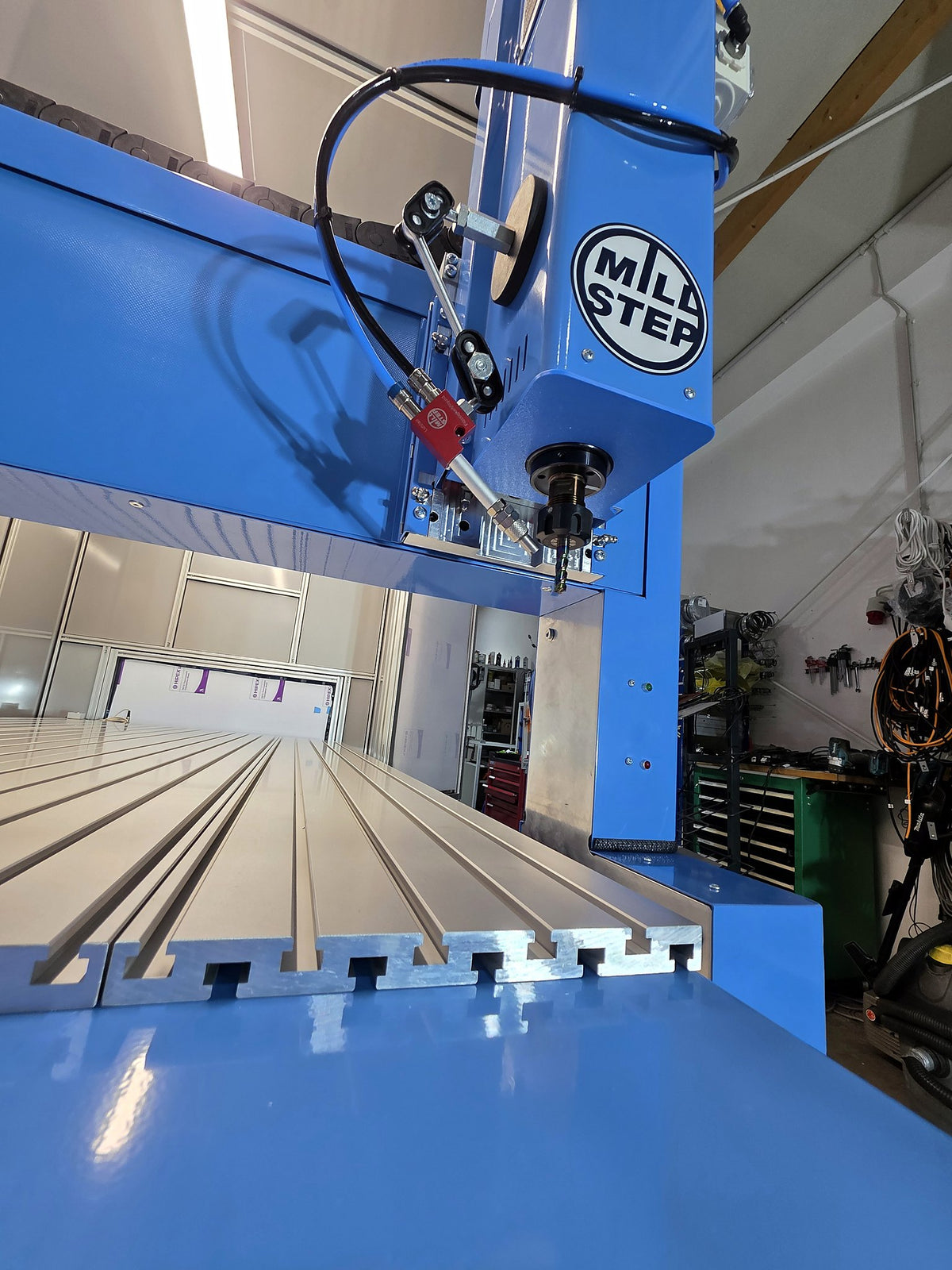

• HPM-Düse Minimalmengenschmierung: Sprühkopf an Gelenkarm mit Magnetfuß, Elektroventil für die automatische Ansteuerung über die Software, Behälter, Drossel mit Manometer
• Werkzeuglängentaster für Werkzeuge von 0,2 bis 20 mm, Genauigkeit ca. 0,02 mm

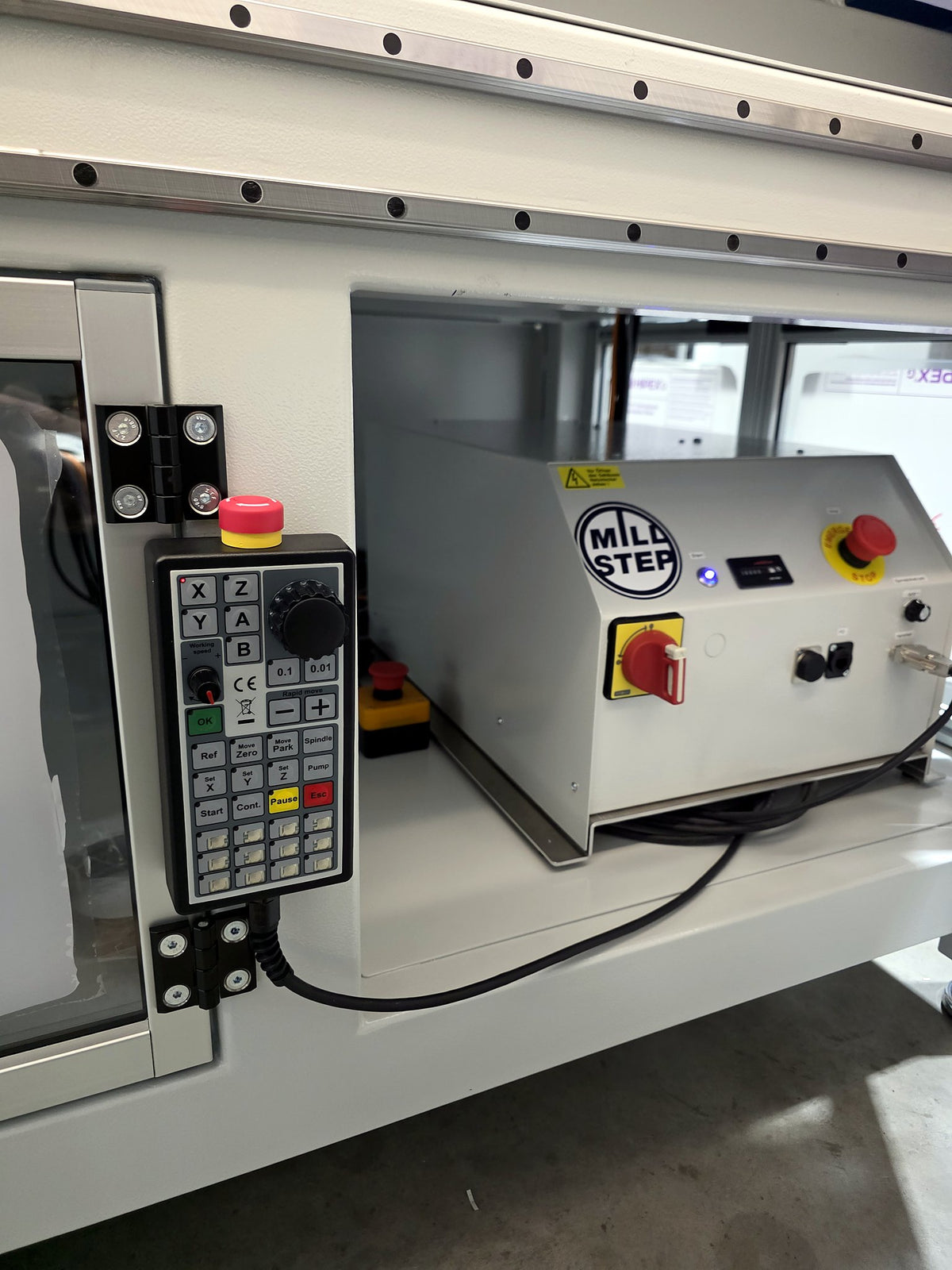

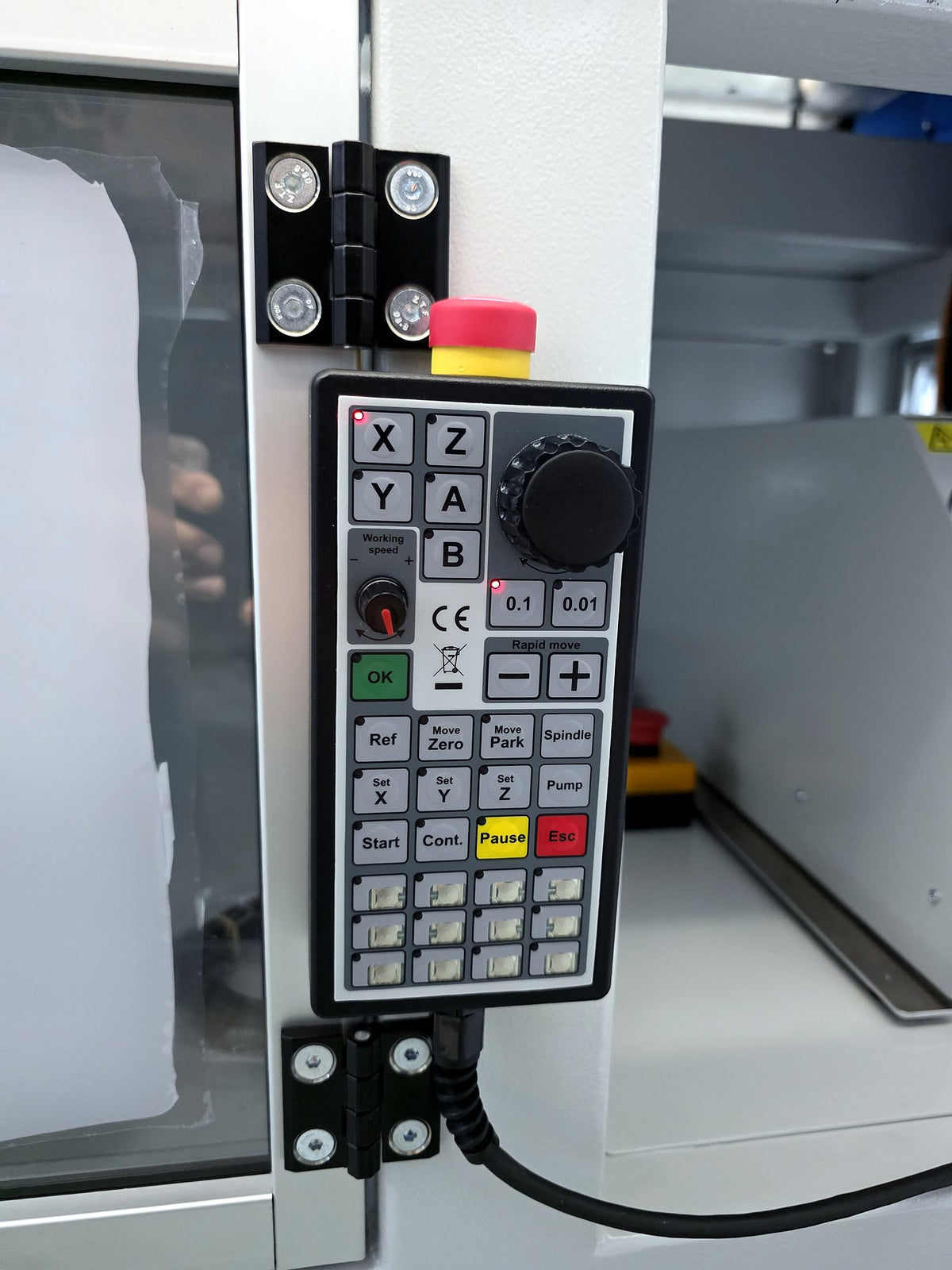

• CNC-Handrad: 5 Achsen über ein Rad, Schritte 0,1 oder 0,01 mm, Referenzfahrt, Nullpunkt, Spindel und Pumpe schalten, Job starten

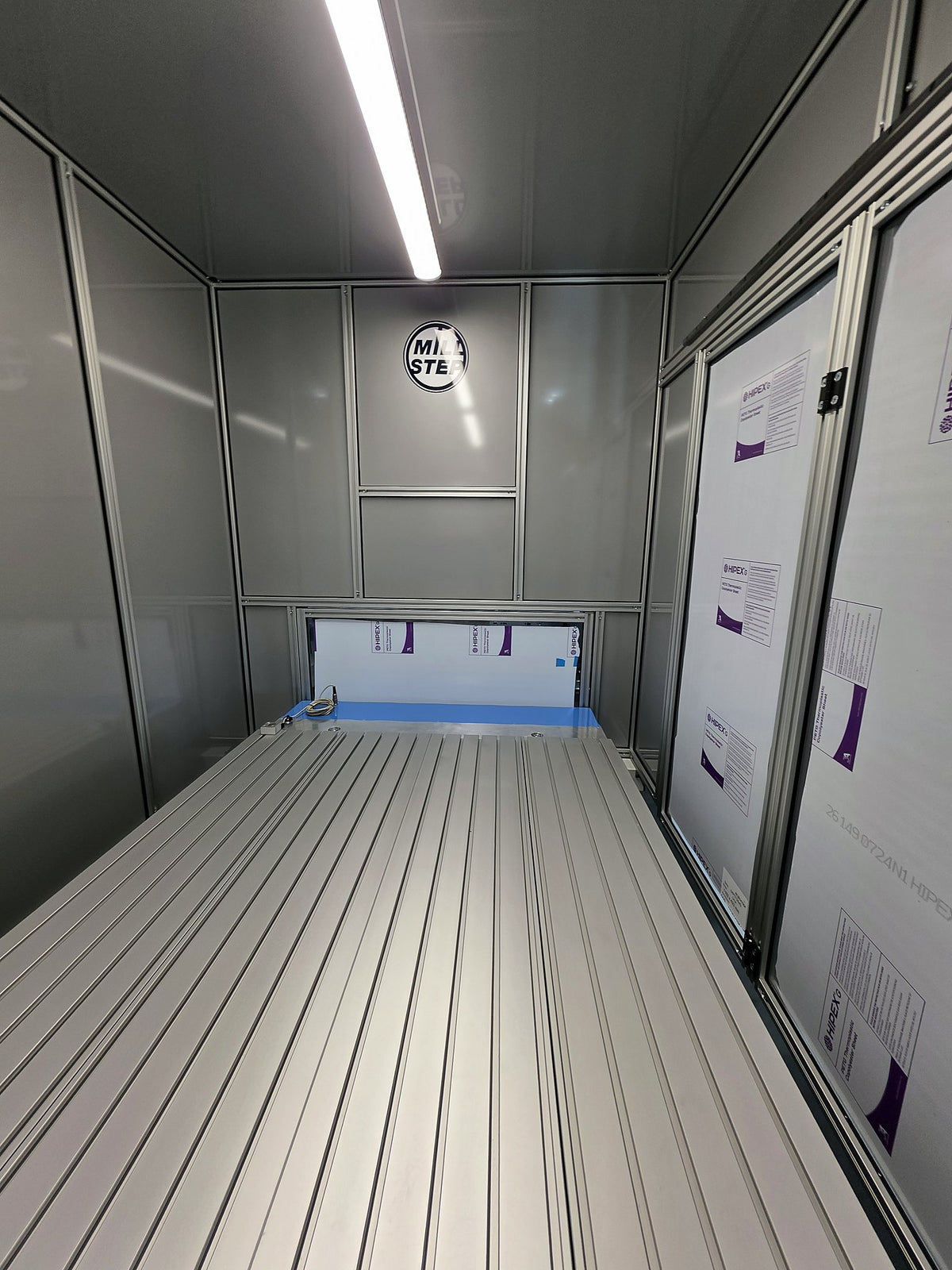

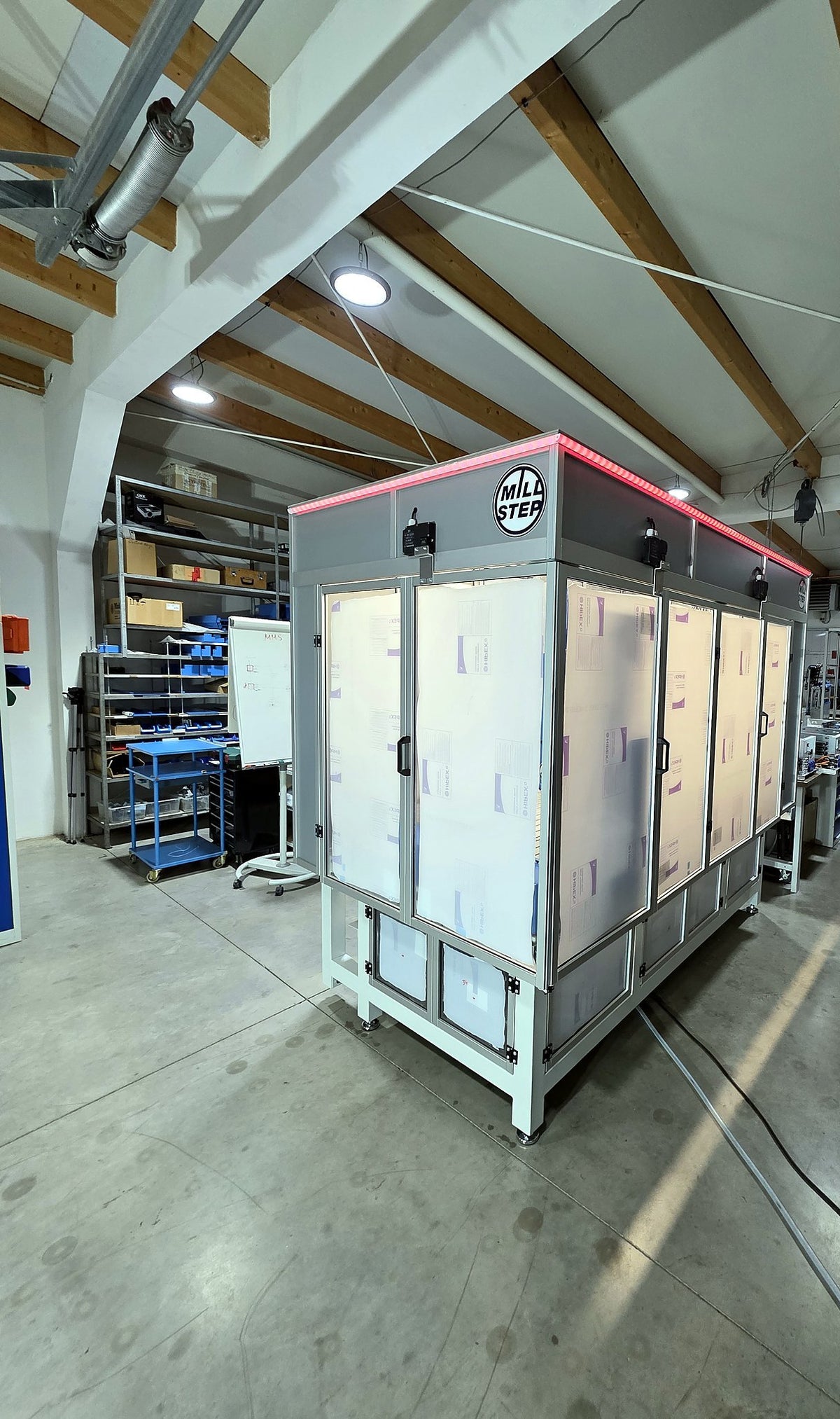

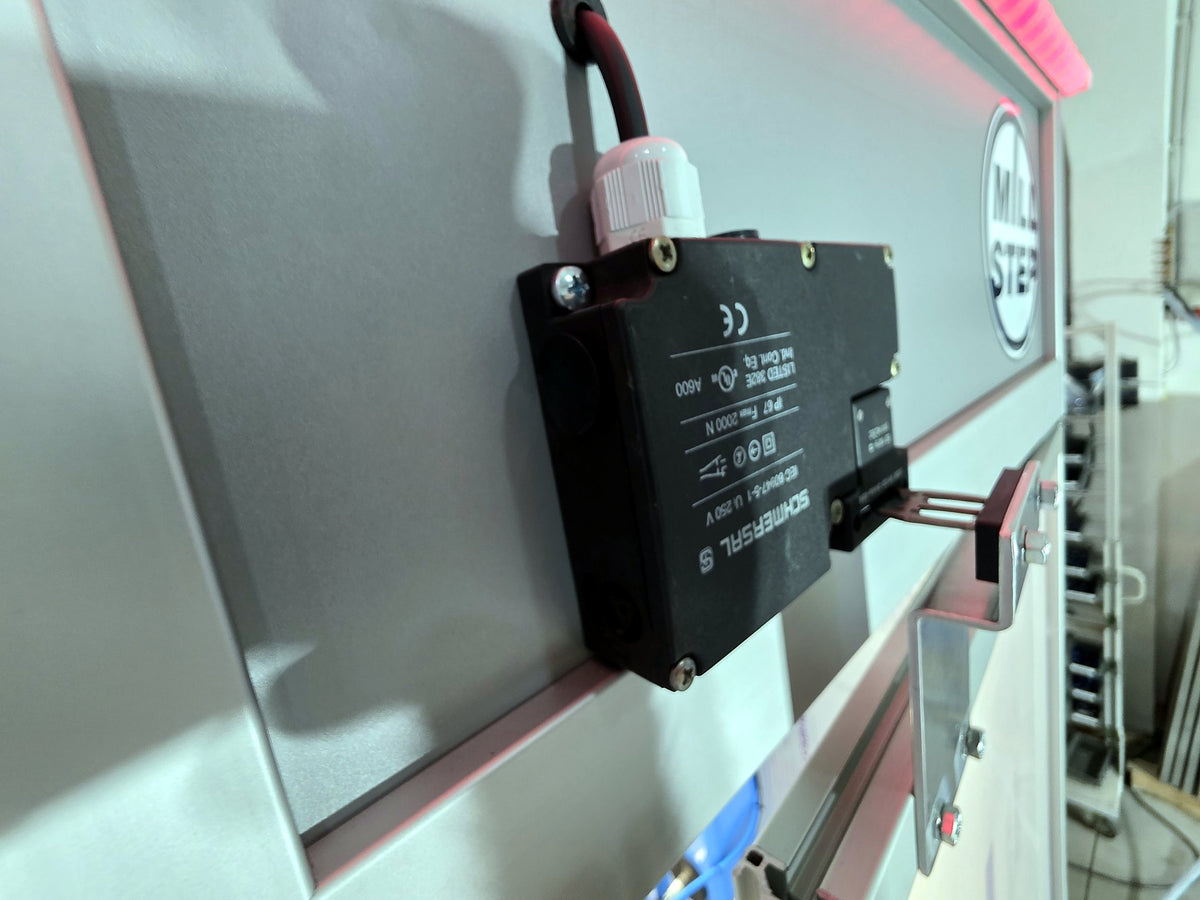

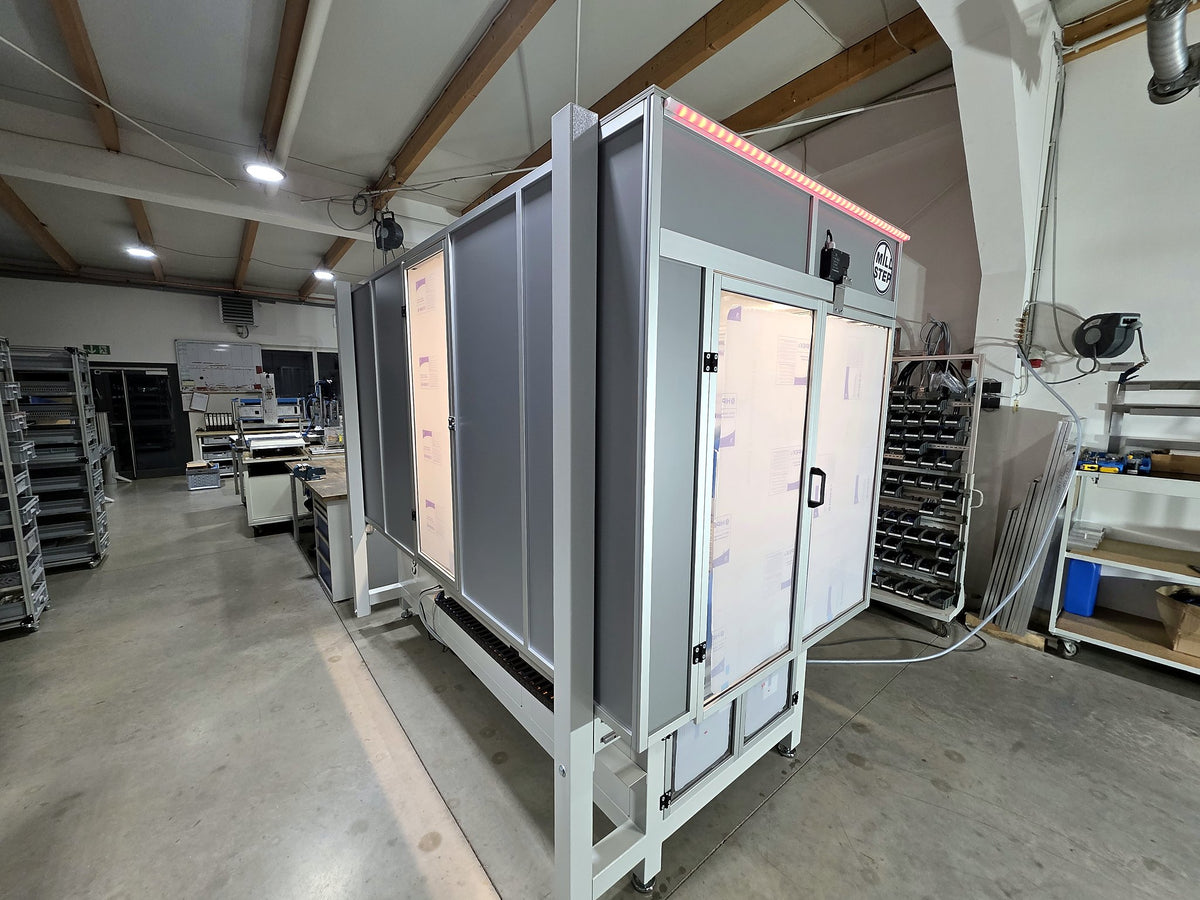

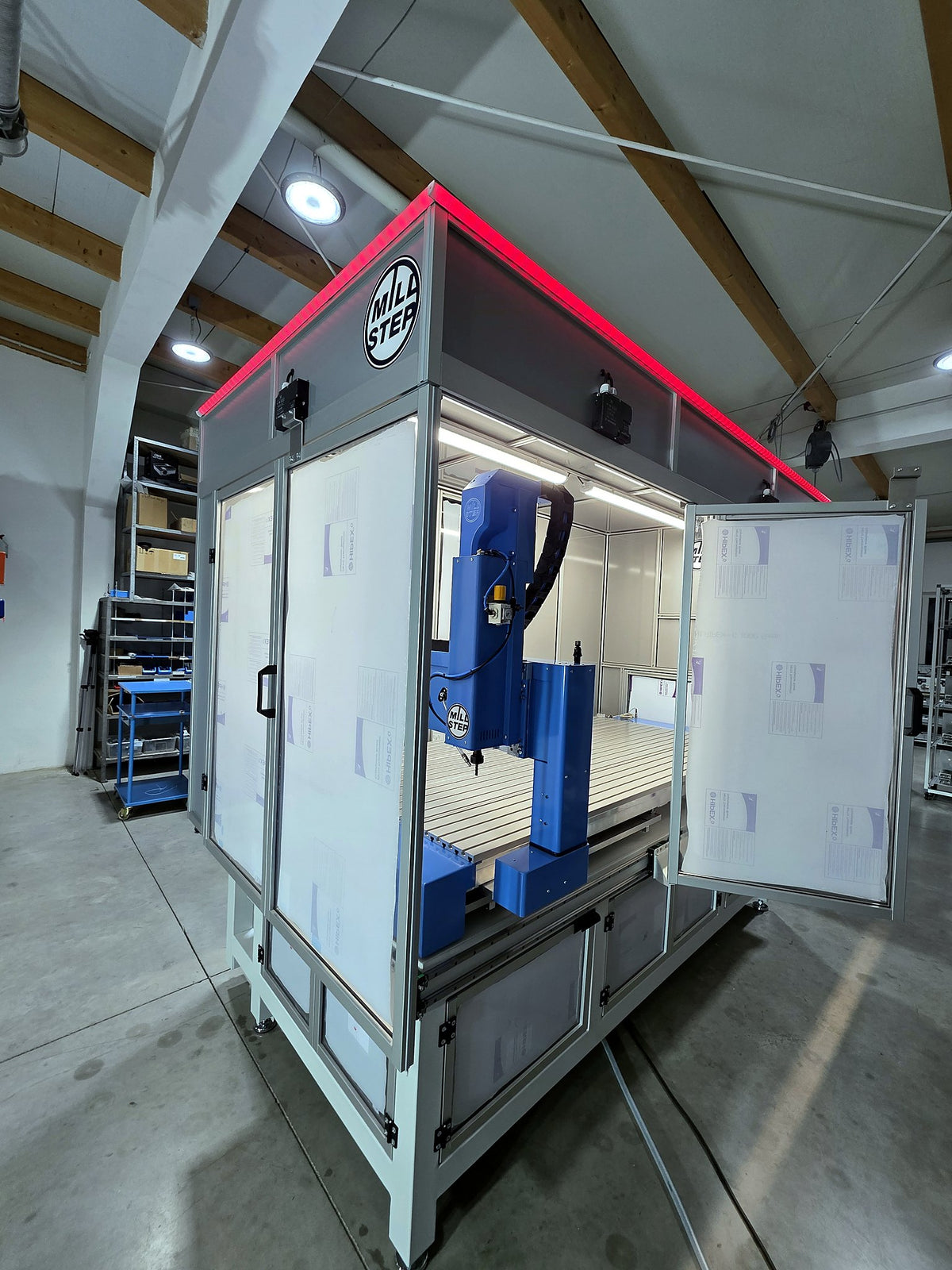

• Sicherheitshaube SH2010-Z200: zwei horizontal aufziehbare Falttüren mit PETG-Scheiben, TÜV-geprüfte Sicherheitszuhaltung, verriegelt bei Spindelstart, kein Job-Start bei offenen Türen, Seitenwände und Decke aus Aluverbundplatten, Revisionsklappe für lange Stangen

Optional erhältlich

• Automatischer Werkzeugwechsler
• Absaugvorrichtung
• CondaCAM CAM-Software
• Servo-Antrieb bis 30 m/min
• Vakuumtisch
• 5. Achse mit Drehachse
• Größere Verfahrwege in X, Y und Z
