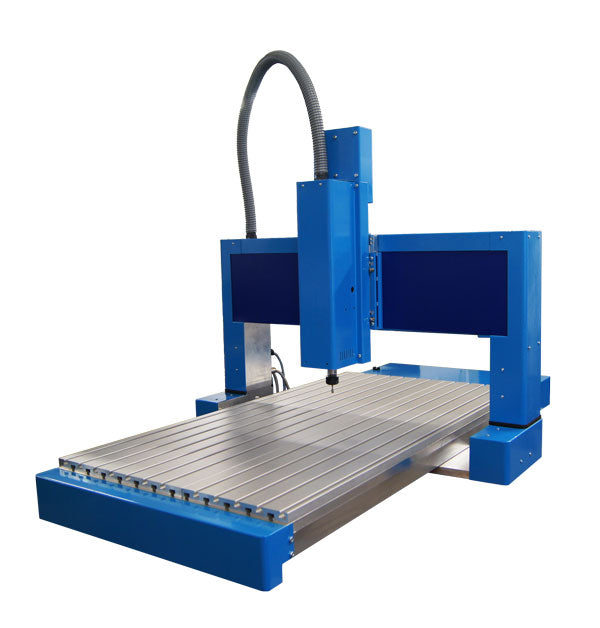

Solo Serie PA1070V3 | CNC-Fräsmaschine

Solo Serie PA1070V3 | CNC-Fräsmaschine

€21.182,00
€21.182,00
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet

ab 17.800 € netto zzgl. MwSt. mit manuellem Werkzeugwechsel
ab 26.800 € netto zzgl. MwSt. mit automatischem Werkzeugwechsler

Die Preise gelten für die Grundausstattung. Jede Maschine wird für Ihren Einsatz konfiguriert, Sie erhalten von uns ein individuelles Angebot. Lieferung und Inbetriebnahme bieten wir je nach Standort separat an.

Jetzt unverbindlich anfragen

Die Solo Serie PA1070V3

Fräsportal über feststehendem Tisch, massiv aus Alu-Präzisionsplatten gebaut, ohne Alu-Profile. Für Fräsen, Bohren und Gravieren von Aluminium und anderen NE-Metallen, Kunststoffen und Holz. Entwickelt und gebaut bei MillStep in Spenge.

Technische Daten

  • Verfahrbereich X / Y / Z: 1000 / 680 / 200 mm
  • Spannfläche: 1000 × 625 mm
  • Durchlasshöhe: 240 mm (optional 340 oder 440 mm)
  • Profilschienenführungen mit Kugelumlauf an allen Achsen
  • Kugelgewindetriebe an allen Achsen
  • Closed-Loop-Schrittmotoren mit Encoder, Vorschub bis 15 m/min
  • Wiederholgenauigkeit ca. ± 0,01 mm, jede Maschine wird eingefahren und mit Protokoll ausgeliefert
  • Controller smc5d-m4 mit LAN- und USB-Schnittstelle, cncGraF Pro
  • Anschluss 230 V oder 400 V

Grundausstattung

  • Fertig aufgebaute, justierte und eingefahrene CNC-Fräsmaschine PA1070V3
  • T-Nutentisch 1000 x 625 mm, Aluminium, beidseitig plangefräst, montiert
  • 3-Achsen-Maschinensteuerung Closed Loop mit LAN-Controller und cncGraF Pro
  • Sicherheitshaube mit Falttüren und Sicherheitszuhaltung
  • Untergestell mit 3 Späneschubladen, RAL 7035
  • Werkzeuglängentaster
  • ER20 Spannzangensatz (12 Stück, Ø 2 bis 13 mm)
  • Wartungsset für die PA-V3 Serie
  • Einweisung in Maschine und Software

Manueller Werkzeugwechsel: HF-Spindel 1,1 kW mit Frequenzumrichter.
Automatischer Werkzeugwechsler: ATC-Spindel 2,2 kW, 30.000 U/min, flüssigkeitsgekühlt, mit Werkzeugwechselstation 6-fach und 6 Werkzeughaltern ISO20/SK20.

Optional erhältlich

  • Absaugvorrichtung
  • CondaCAM 3.1 CAM-Software
  • Servo-Antrieb bis 30 m/min
  • Minimalmengenschmierung
  • Vakuumtisch
  • 4. Achse mit Drehachse
  • Z-Verfahrweg 300 oder 400 mm
Vollständige Details anzeigen

Anfrage zu: Solo Serie PA1070V3 | CNC-Fräsmaschine

Füllen Sie bitte alle Felder aus.

Die justierte, getestete, parametrierte und sofort einsatzbereite CNC-Fräsmaschine PA1070V3 Set von MillStep erhalten Sie im Komplettpaket.

Alle Komponenten des Zubehörs sind bereits an der Maschine angebracht und eingerichtet. Sie müssen keine weiteren Montagearbeiten durchführen oder die Software konfigurieren. Wir liefern alle nötigen Setups und Parameterdateien gleich mit und richten auch Ihren Maschinencomputer ein.

Sie ist ideal für die 2D-und 3D-Bearbeitung von Kleinserien und Prototypenbau in Alu, Holz und Kunststoffen.

Ihr Vorteil:
✔️ Komplett montiert und eingerichtet
✔️ Inklusive aller Zubehörteile
✔️ Maschinen- und Softwareeinweisung kostenlos bei Abholung
✔️ Deutsche Wertarbeit: stabil, präzise, zuverlässig
✅ HF-Spindel ist auf der Maschine montiert, verkabelt und ausgerichtet, inkl. Spannschlüsseln und Spannmutter.
1.1 kW, 24.000 1 / min
✅ Spannzangenset ER20 mit 12 Stück Ø 2 mm - Ø 13 mm
✅ Frequenzumrichter und Netzfilter sind in der Maschinensteuerung verbaut, verkabelt und parametriert.
✅ Spindeldrehzahl sowie Spindel-Start/Stopp werden über die Steuerungssoftware cncGraF Pro eingestellt.
✅ CNC-Maschinensteuerung für 3 Achsen (Vorschub bis 9 m/min) mit USB-Kontroller smc5d-p32, 3 m Kabelsatz, Metallgehäuse.
✅ CNC-Software cncGraF Pro ist samt dem Zubehör parametriert und eingerichtet / keine weiteren Einstellungen nötig / läuft auf jedem Win PC.
✅ Mit dem CNC-Handrad bedienen und richten Sie die Maschine bequem ohne Maus und Tastatur ein, z.B. Nullpunkt, Job Start u.v.m.
✅ Der Werkzeuglängentaster korrigiert den verlorenen Z-Nullpunkt durch einen Werkzeugwechsel oder Werkzeugbruch.
✅ Die Minimalmengenschmierung ist ideal für die Alu-Bearbeitung. Automatische Ansteuerung über die Software, inklusive Druckbehälter circa 750 ml, zwei Düsen am Gelenkschlauch, Füllstandsanzeige.
✅ Die Absaugvorrichtung eignet sich besonders bei der Holz- und Kunststoffbearbeitung. Durch den Borstenring wird die Absaugleistung bis zu 100 Prozent erreicht.
✅ Dickwandiger, verzugsfreier und äußerst formstabiler T-Nutentisch 1000 x 625 x 20 mm. Der Tisch ist beidseitig plangefräst aus Aluminium, natur eloxiert und auf der Maschine ausgerichtet und montiert.
✅ CondaCAM 3.1 Vollversion mit 24 2D/3D-Bearbeitungs-Strategien
✅ Maschinen- und Software-Schulung für CondaCAM, cncGraF Pro und Maschinenbedienung
✅ Maschinen-Wartungsset mit Schmierfett, Fettpresse und Stosspresse
•HF-Spindel 1.1 kW, 24.000 1 / min
•Nutentisch 1000 x 625 mm
•CNC-Handrad
•CNC-Steuerung digital 3 Achsen
•Werkzeuglängen-Taster
•CAM-Software Vollversion
